?? Resistencia Tubular: El Elemento Fundamental de la Calefacción Industrial
La resistencia tubular es uno de los elementos calefactores eléctricos más versátiles y robustos utilizados en la industria. Su función primordial es convertir la energía eléctrica en calor, transfiriéndolo de manera eficiente a sólidos, líquidos o gases, y es la columna vertebral de innumerables procesos térmicos en todo el mundo.
?? Estructura y Materiales Clave
Para entender su eficiencia, es vital conocer su diseño interno. Una resistencia tubular estándar se compone de:
Revestimiento o Vaina (Tubo Exterior): Es el blindaje que protege los componentes internos y está en contacto directo o indirecto con el medio a calentar. Se elige según el medio y la temperatura de trabajo.
Materiales Comunes:
Acero Inoxidable (AISI 304, 316, 321): Para agua potable, soluciones químicas suaves y ambientes corrosivos. El 316 ofrece mayor resistencia a la corrosión.
Cobre: Frecuentemente usado para calentar agua, ya que posee una excelente transferencia térmica.
Acero al Carbono: Para aceites, alquitrán o aire, donde la corrosión no es la preocupación principal.
Aleaciones de Níquel-Cromo (Incoloy, Inconel): Para aplicaciones de muy alta temperatura o medios altamente corrosivos.
Elemento Resistivo (Alambre Calefactor): Es el corazón de la resistencia. Se trata de un hilo bobinado que opone resistencia al flujo de la corriente eléctrica, generando calor por el Efecto Joule.
Material: Típicamente, una aleación de Níquel-Cromo (Nicrom), debido a su alta resistividad y capacidad para operar a temperaturas elevadas sin oxidarse.
Aislamiento Dieléctrico: Un material altamente compacto que aísla eléctricamente el elemento resistivo del revestimiento exterior, garantizando seguridad y eficiencia.
Material: Óxido de Magnesio (MgO) compactado. Este material ofrece un excelente aislamiento eléctrico incluso a altas temperaturas, y además, facilita la transferencia térmica desde el elemento Nicrom hacia la vaina.
?? Características Técnicas y Variaciones
Las resistencias tubulares se adaptan a la necesidad térmica específica de cada aplicación, por lo que sus especificaciones varían ampliamente.
? Potencias y Voltajes
Potencia (W/kW): Se calcula en función del medio a calentar, el volumen y el tiempo de calentamiento deseado. Puede ir desde unos pocos watts (W) para pequeñas aplicaciones, hasta cientos de kilowatts (kW) en grandes bancos de resistencias para hornos o calderas industriales.
Densidad de Potencia ($W/cm^2$): Es la cantidad de potencia por unidad de superficie del tubo. Es un factor crítico para la vida útil.
Baja Densidad: Se usa para calentar fluidos sensibles (ej: aceites pesados, soluciones viscosas) para evitar la carbonización o el daño al fluido.
Alta Densidad: Se usa para calentar aire o agua limpia, donde se requiere una rápida elevación de temperatura.
Voltaje de Trabajo (V): Comúnmente diseñadas para operar en sistemas monofásicos (120V, 220V, 240V) o trifásicos (380V, 480V, 600V), según el estándar eléctrico del mercado y la potencia total requerida.
? Medidas, Tamaños y Diseños
La flexibilidad en la forma es una gran ventaja. La longitud y la geometría se fabrican a medida para encajar perfectamente en el espacio disponible.
Diámetros: Varían típicamente desde 6 mm (1/4") hasta 16 mm (5/8") o más, siendo los más comunes entre 8 y 12 mm.
Longitud: Pueden ser desde muy cortas (pulgadas) hasta muy largas (varios metros).
Diseños o Geometrías:
Rectas: Para calentamiento en ductos o montaje en bloques.

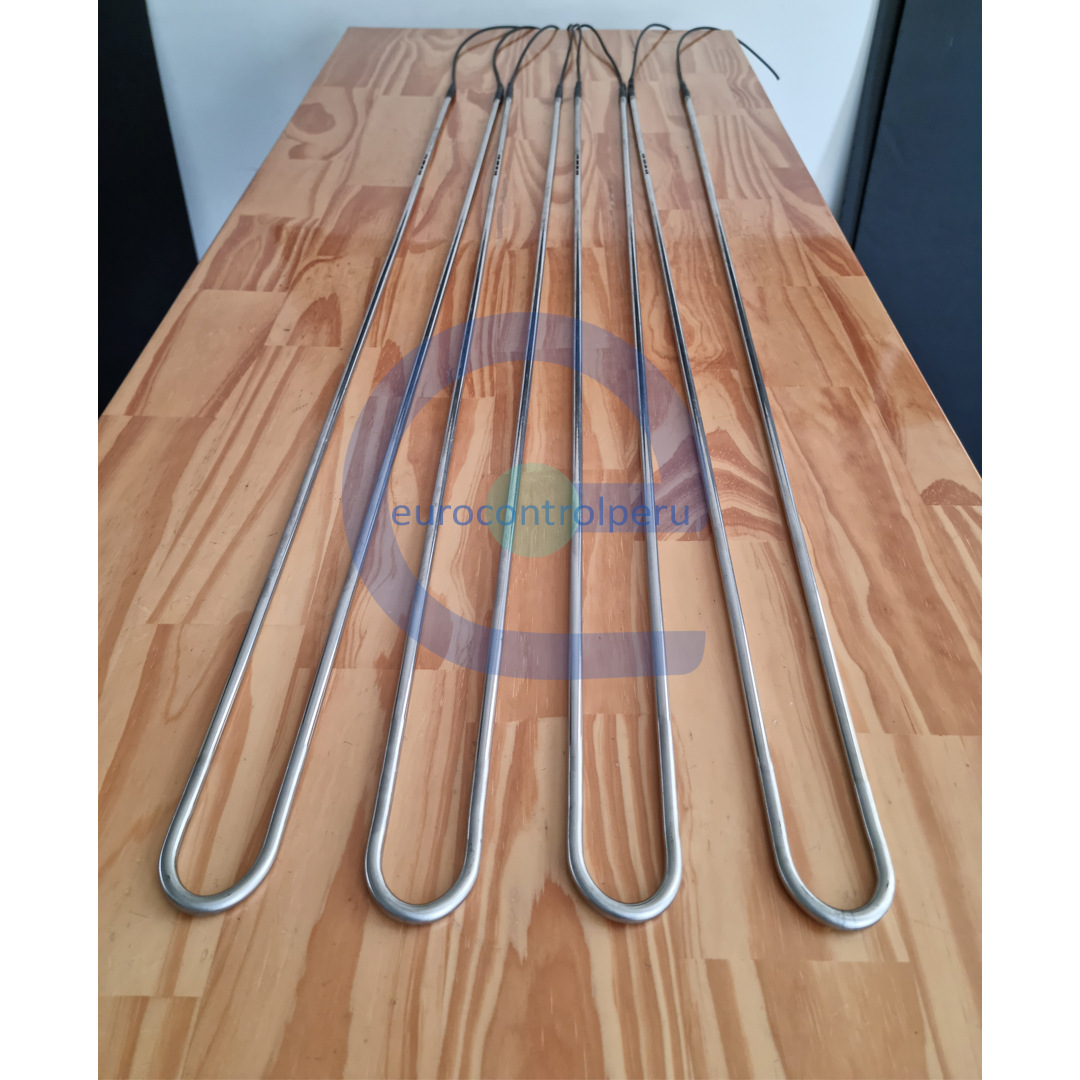

Forma de "U" o "M": Comunes en inmersión para tanques y depósitos.
Espiral o Serpentín: Maximizan la superficie de calentamiento en espacios reducidos.
Aleteadas: Incorporan aletas metálicas soldadas a la vaina para aumentar drásticamente el área de transferencia de calor al aire o gases (calentamiento por convección forzada).
? Usos e Industrias
Las resistencias tubulares son la solución de calentamiento para la mayoría de las industrias debido a su robustez, durabilidad y capacidad de manejar entornos difíciles.
Mercados e Industrias Principales:
Industria
Aplicaciones Típicas
Tipo de Resistencia
Alimentaria y Bebidas
Esterilización, cocción, freidoras industriales, calentamiento de agua para procesos, pasteurización.
Inmersión (Inox 316), Aleteadas.
Petroquímica y Química
Calentamiento de crudo, aceites, soluciones químicas corrosivas (con revestimientos de titanio o Incoloy).
Inmersión, Bancos de Resistencias.
Plásticos y Caucho
Mantenimiento de temperatura en moldes, extrusoras, máquinas de inyección y termoformado.
Contacto (rectas o conformadas), Cartucho de alta densidad.
Textil y Secado
Hornos de secado, calentamiento de aire en conductos y cabinas.
Aleteadas.
HVAC y Refrigeración
Descongelamiento de evaporadores en cámaras frigoríficas, calentamiento de aire en sistemas de ventilación.
Descongelamiento (baja temperatura), Aleteadas.
Metalmecánica
Calentamiento de aceite para baños de templado, hornos de tratamiento térmico.
Inmersión, Contacto.
? Consideraciones Adicionales Importantes
Tipos de Transferencia de Calor: Pueden calentar por Conducción (contacto directo con un sólido, como un molde), Convección (calentamiento de líquidos o gases, como una inmersión en agua) o Radiación (uso en hornos o túneles de calor).
Control Térmico: Suelen integrarse con termopares o termorresistencias (RTD) y termostatos para permitir un control de temperatura preciso, asegurando que el proceso se mantenga en el punto deseado y con sistemas de seguridad.
Flexibilidad de Fabricación: Una de sus mayores fortalezas es que son casi siempre personalizables. Un buen fabricante puede modificar la geometría, la densidad de potencia, el material de la vaina y los terminales de conexión para ajustarse exactamente a la aplicación del cliente, optimizando así la eficiencia y la vida útil.
